l系統簡介

    智能光纖性能監測分析系統是利用先進的光纖測試（包括OTDR技術、光功率實時測試技術和光纖自動切換保護技術等）、數據庫技術、高速數字信號處理技術、光纖隨路控制及計算機技術等，將光纖測試、光纜網絡管理、分析統計、告警與維護機制全方位整合在本套系統中。系統可以遠程、在線、自動地監測整個光纜線路，實時監測光纖特性的變化及自動分析劣化趨勢，有效地減少和預防光纜故障的發生。

    該系統在對光纜網絡統一管理的同時，可以實時監測光纖網絡的運行狀態，當光纖發生異常時(如光纖中斷、光纖斷裂、光纖彎曲等)，系統控制RTU迅速準確的判斷出故障點具體位置，為光纜網路系統的有效運行提供保障。

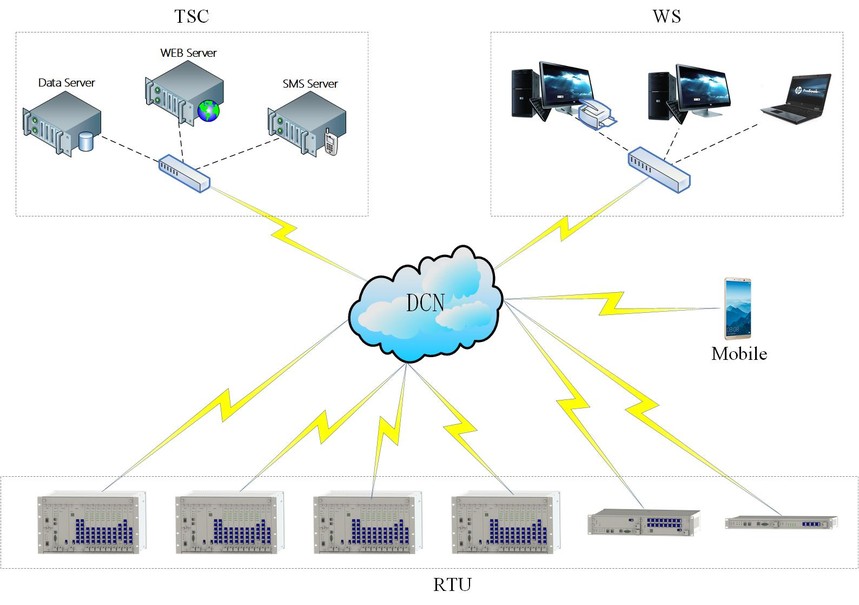

l系統組網

• 監測中心（TSC）

    監測中心是系統數據會集中心�？芍苯訉�(duì)監測站（RTU）進行管理。同時也為整個系統提供最上層的外部接口服務。依靠Oracle數據庫的強大功能從而實現對全網的光芯狀態、運行情況等進行統計和分析。并形成多樣的報表形式，以供用戶參考。

• 客戶端（WS）

    監控終端用于終端用戶對數據的查詢，光纜監測的簡單管理操作，系統采用B/S架構，終端能在網絡覆蓋的范圍內通過IE瀏覽器即可查詢。 系統同時支持C/S架構，可以通過安裝客戶端程序訪問系統。

•  監測站（RTU）

    RTU監測站安裝于光纜匯接機房，由嵌入式控制系統、OTDR、程控光開關模塊組件構成的多功能、高穩定性的監測設備。可以監測光纖路由的光功率，在光功率低于系統所設置的門限，對系統服務器發送告警，并接受系統指令，進行芯線二次測試。

l監測方式

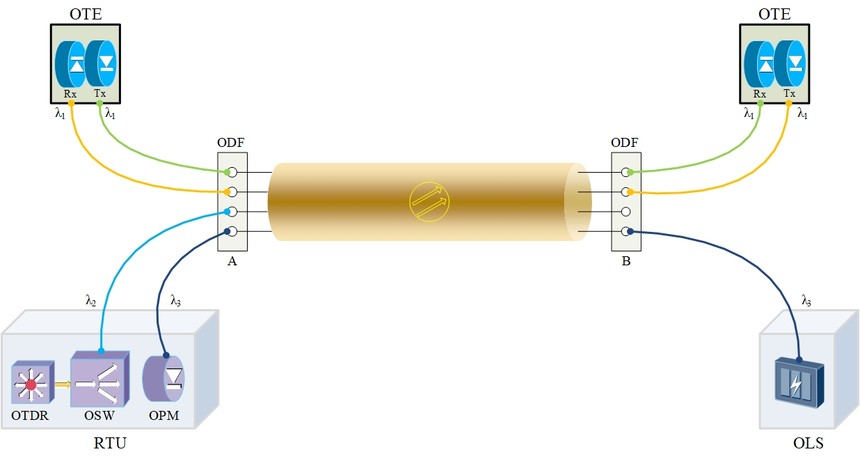

備纖監測： 測試波長可與傳輸波長相同 可監測大部分光纜故障 組網成本低 系統開通容易

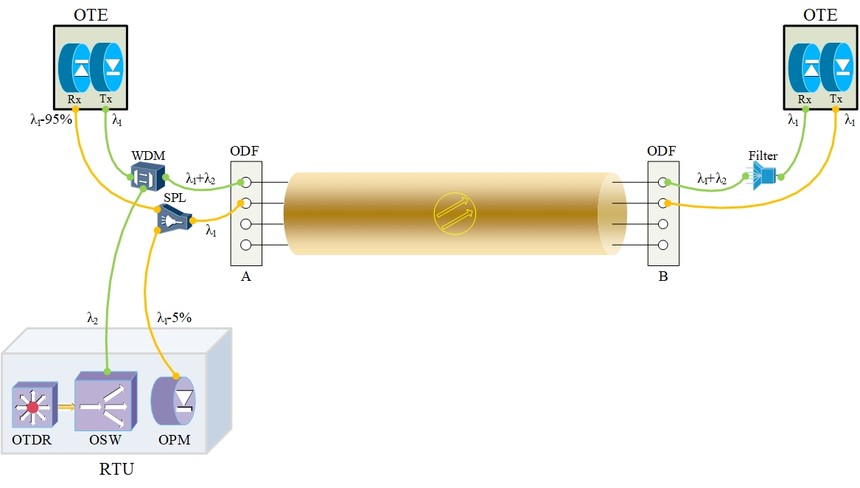

在纖監測： 測試波長必須大于傳輸波長 可監測所有光纜故障 組網成本高 系統開通需要割接

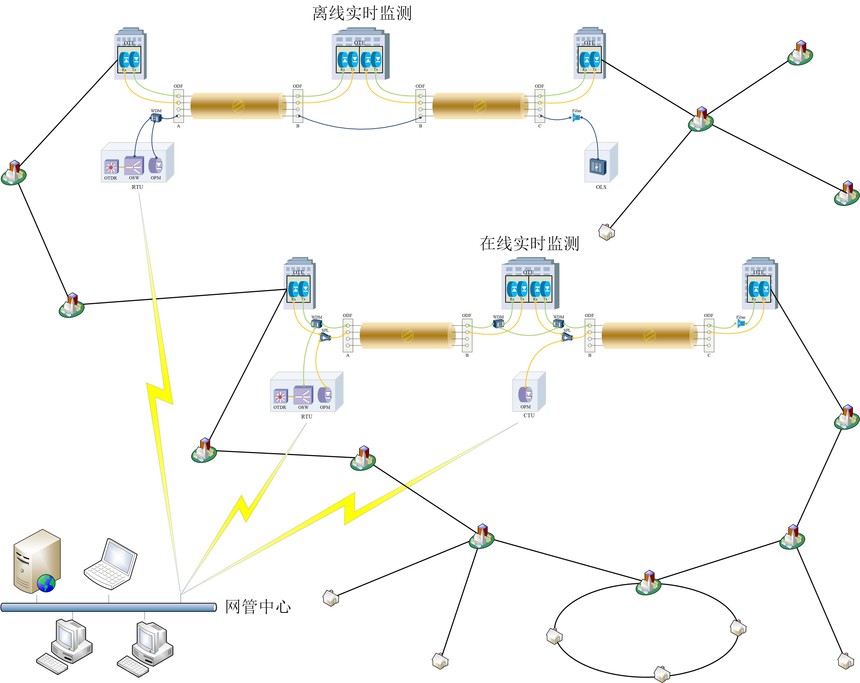

l系統應用架構

l模塊化應用架構

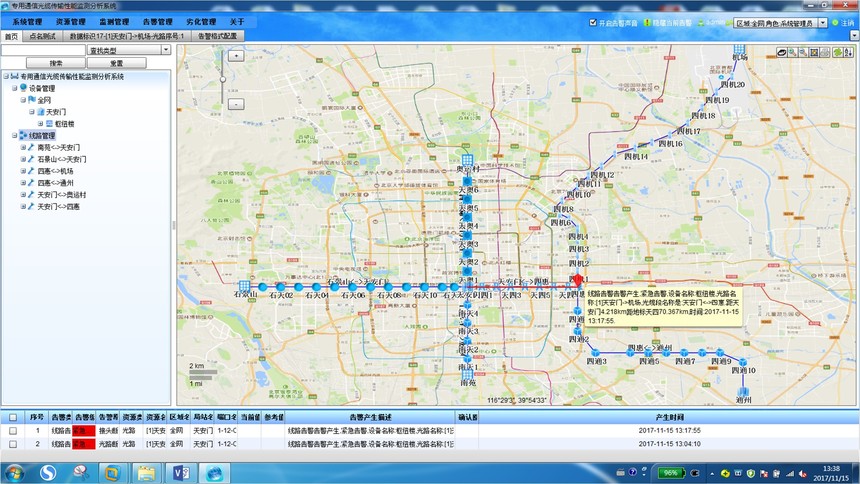

l監控界面

l移動客戶端
